新能源动力系统实训装置,凸轮机构实验装置

一.产品简介

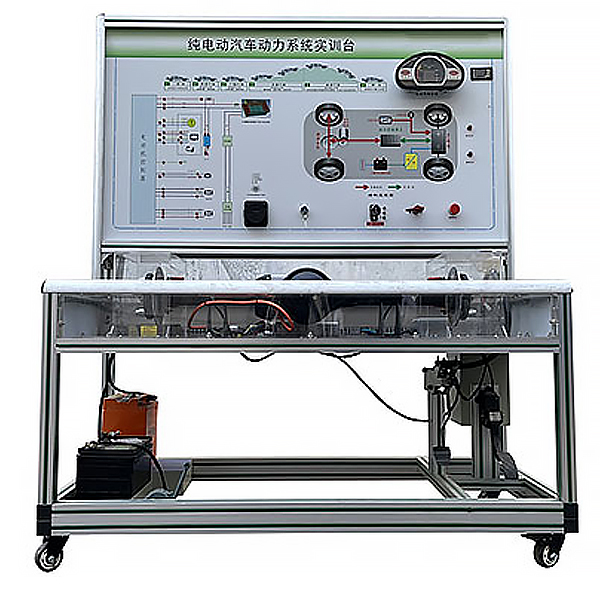

选用纯电动车驱动系统(48V1KW直流无刷电机)真实器件制作，展示纯电动车驱动系统的结构与工作原理，适合于各类院校对纯电动车驱动系统理论和维修实训的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断教学需要。
二.产品功能
1.安装纯电动车驱动电机及控制系统真实器件、包含充电机与充电插座、驱动电机、点火开关、电机控制器、档位开关、加速踏板、电源开关、继电器、DC-DC模块、仪表、电池等模块等，真实可操作运行的纯电动车驱动电机及控制系统，展示系统的结构与原理、动态演示系统工作过程。
2.实现纯电动车驱动电机及控制系统结构及原理的认知，体验驾驶员的意图与电机运转之间的关系，可完成驱动电机及控制系统性能各项检测。
3.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。
4.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
5.多功能仪表真实显示系统电流与电压、转速、档位等数据变化。
6.具有诊断接口，通过上位机软件进行读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电子油门等工作状态）与故障内容。
7.安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点12个。




新能源动力系统实训装置,凸轮机构实验装置

实验项目内容:
1.盘形凸轮机构:
(1)通过多媒体软件对凸轮机构的运动参数进行优化设计。
(2)进行8种盘形凸轮机构推杆运动规律的的实测与仿真。
2.圆柱凸轮机构:
进行两种圆柱凸轮机构推杆运动规律的实测与仿真。
主要配置及技术参数:
1.盘形凸轮4个(8种运动规律) ;
2.推杆升程h=15;
3.光栅角位移传感器1个5V/1000P /转;
4.直线位移传感器1个线性误差<0.5%;
5.圆柱凸轮1个(2种运动规律) ;
6.带减速器的直流电机功率90W;调速范围: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.质量65kg.
9.虚拟仿真教学系统
