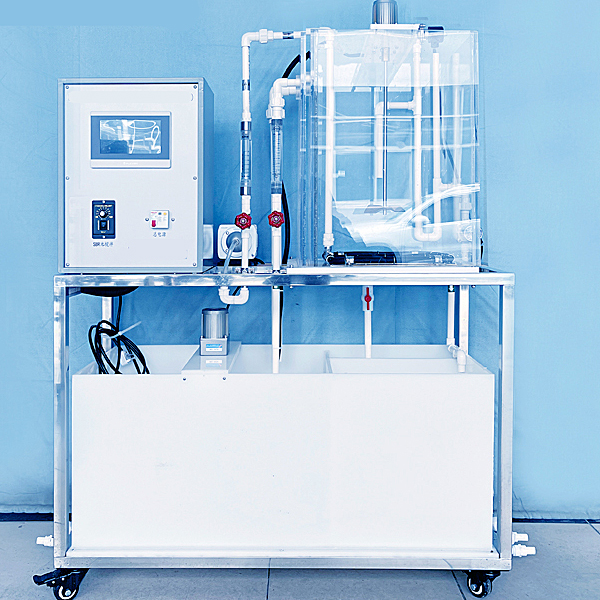

SBR法间歇式生物处理实验台,给排水设备安装与控制实训台

一、实验目的：
间歇式活性污泥处理系统又称序批式活性污泥处理系统，英文简称SBR工艺（Sequencing Batch Reactor）。本工艺***主要的特征是集有机污染物降解与混合液沉淀于一体，与连接式活性污泥法相比较，工艺组成简单，勿需设污泥回流设备，不设二次沉淀池，一般情况下，不产生污泥膨胀现象，在单一的曝气池内能够进行脱氮和除磷反应，易于自动控制，处理水水质好。本装置是SBR工艺的教学演示和动态实验设备。通过本实验希望达到以下目的：
通过本实验，希望达到下述目的：
1、了解SBR法系统的特点；
2、加深对SBR法工艺及运行过程的认识。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：2～6L/h（平均）
3、SBR：停留时间：4、6～13h
4、二沉池：停留时间：4～1h
5、按照当地污水数据为标准：
6、设计进、出水水质范围：
进水BOD5 400～800mg/L 出水50～100 mg/L
进水COD 600～1200mg/L 出水100～150 mg/L
进水SS 200～400mg/L 出水30～40 mg/L



SBR法间歇式生物处理实验台,给排水设备安装与控制实训台

一、产品概述

本装置是专门为职业院校开设的给排水工程、建筑电气、楼宇智能化设备、建筑设备、市政工程等土木水利类相关专业而研制的，装置根据建筑物行业中住宅和工业场所给排水工程系统的特点采用工程对象系统设计实训模型，通过该装置的操作训练可考核学生掌握给排水设备安装与控制的综合能力，如管材切割与连接、管道安装、设备安装、电气安装、设备接线、编程控制、故障排查等；--可培养学生的团队合作能力、工作效率、质量意识、安全意识、职业道德和职业素养等。

二、系统结构与组成

给排水对象模型整体采用不锈钢框架进行设计，主要给排水管道设备安装在钢架底座上、具备开放式的特点，由生活给水系统、消防给水系统、热水给水系统、排水系统和控制系统五个部分组成。

生活给水系统主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢复合管进行设计，可进行不锈钢复合管的切割、安装和通水试验操作，通过控制系统可实现生活给水系统的变频恒压供水功能，实现单泵变频控制或双泵切换控制等功能；通过脉冲式水表可以完成用水量的计量。

消防给水系统主要有给水箱、喷淋泵、稳压罐、湿式报警阀、压力开关、水流指示器、消防给水管道、闭式喷淋头等组成。管路采用镀锌管进行设计，可进行镀锌管的切割、套丝、安装和通水试验操作，通过控制系统可实现喷淋灭火功能。

热水给水系统主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计，可进行PPR管的切割、熔接、安装和通水试验操作，可对锅炉进行温度调节控制操作。

排水系统主要有污水箱、液位传感器、排水泵、排水管道和水处理单元等组成。排水管路主要采用UPVC管进行设计，可进行UPVC管的切割、粘接、安装和通水试验操作，结合控制系统可实现污水箱的水位检测和排水泵的启停控制等功能。
