实验目的：
1、了解离心风机性能参数的变化规律、测量方法。
2、熟悉风机性能测定装置的结构与基本原理。
3、测定风机风量、风压、轴功率、绘制出风机风量、风压、功率、效率曲线。

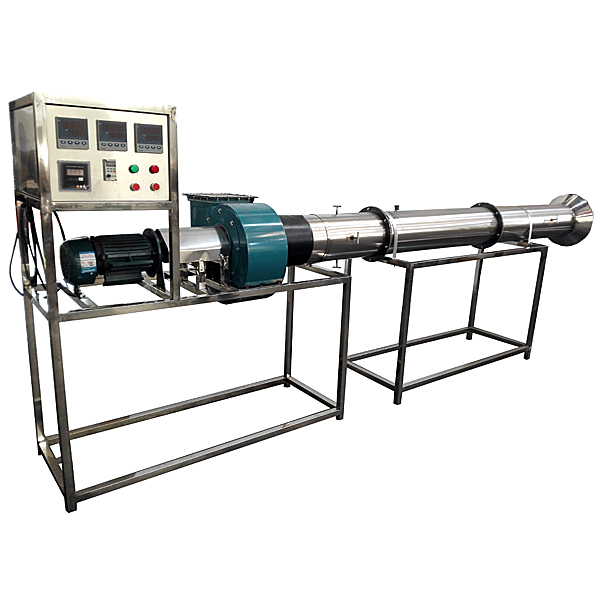

主要配置：
集流器、节流阀门、整流栅、测试风管、毕托管流量及斜管微压计测试组，被测风机及电动机，测力矩重力传感器装置，测转速装置，**信号输入巡检仪显示重力、温度、转速，不锈钢支架及配电箱等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率1.5KW。
2、离心风机参数：风量2000 m3/h，风压1000 Pa，功率1.5KW。
3、毕托管流量计配斜管微压计测流速：量程-10-700pa。
4、测力矩重力传感器装置，轮辐式称重传感器：量程0-20Kg。
5、实验风道采用304不锈钢材质，分为风口段，实验段，测试段等，之间采用法兰螺母连接，方便拆卸。
6、温度由高精度温度传感器测量，**信号输入巡检仪配合高精度数字显示表，显示温度、阻力、流速、功率、转速、扭矩等实验全部测量参数，手动风门调节风量。
7、外形尺寸：3500×500×1200mm，外形为不锈钢可移动支架，带双刹车轮。
离心风机实训装置,潍柴发动机实验台
一、产品简介
该设备采用翻新康明斯EQB150-20柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
实训台配备有油门控制装置，可方便对发动机加速减速。
实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
