装置功能：
1、熟悉用三角形相图表示三组分体系组成的方法，掌握用浊点法和平衡釜法测定液—液平衡数据的原理.
2、测绘环己烷—水—乙醇三组分体系液—液平衡相图.
3、可以测定三元体系液液相平衡数据，确定液相组分的活度系数与组成关系式中的参数，推算体系平衡数据，绘制三角形相图。
主要配置：
平衡瓶、恒温箱、玻璃平衡釜、电子天平、磁力搅拌器、玻璃干燥器、电加热棒、风扇、温控仪表、高品质铝合金型材框架。。
公用设施：
水：装置需冷却水，自带和自来水管相连的接口。
电：电压AC220V，功率1.5KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。
实验物料：醋酸–水–醋酸乙烯溶液
技术参数 玻璃液—液平衡釜容积：50-100ml。
两头磁力搅拌器，控温范围：室温-150℃ 。

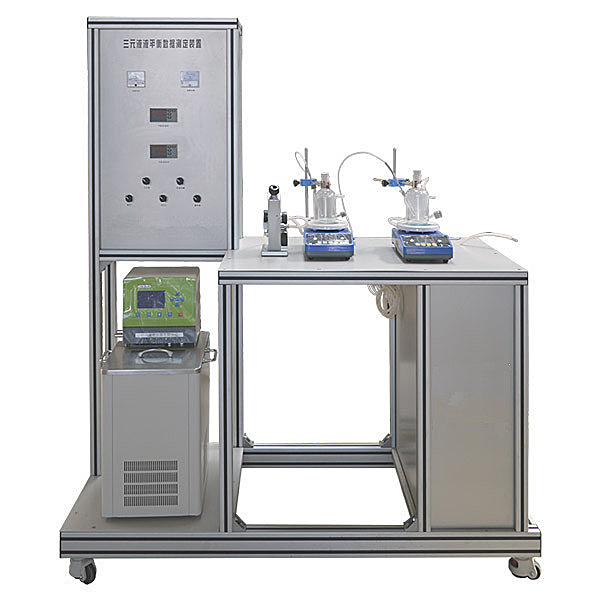

三元液-液平衡数据测定实训装置,钳工工艺学示教实验台
一、 概述：
为了满足教学需求，不断提高技工学校的培训质量，还强调了基本理论和基本技能的训练，本陈列柜主要介绍钳工的工件的划线与加工、机器的装配与调试、设备的安装与维修及工具的认识等。深入了解学习的基本知识，以手工操作为主、灵活性强、工作范围广、技术要求高，操作者的技能水平直接影响产品质量。--钳工是机械制造业中不可缺少的工种。
二、技术规格：
1、钳工工艺教学陈列柜共分十个单体陈列柜组成，陈列柜体外形尺寸：1200×400×1900mm（长×宽×高）。
3、柜体采用SPCC冷扎板焊接（或铝木结构）而成，表面采用中温磷化喷塑制作，柜体刚性强、承载性好。板面附有必要的图表和文字说明，外形美观大方，经久耐用。
4、柜背设有对开门，有利维护设备和方便维修。柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。柜底装有万向轮，方便移动，符合人机工程要求。
5、模型材料采用亚克力有机板与工程塑料制造；
三、《钳工工艺学》示教陈列柜，各柜内容如下：
| 序号和名称 | 陈列柜内模型内容 |
| **柜：钳工常用量具与工具 | 带测深杆的游标卡尺；锉刀；可调节式锯弓；手锤；角尺；普通划规；台虎钳；划线盘；开口扳手（双头）；开口扳手（单头）；活动扳手；方形整体扳手；六方形整体扳手；内六角扳手；钢尺；卡规。 |
| 第二柜：刀具的切削定义 | 锉齿的切削角度；锯齿的切削角度；刮刀头部形状和角度；平面刮刀；錾削切削角度；车削；铣削；钻削；刨削；外圆磨削；平面磨削。 |
| 第三柜：划线步聚实例 | 平面划线；以两个互相垂直的平面（或线）为基准；以两条中心秒年2为基准；以一个平面和一条中心线为基准；划中心线与底面及顶面线；划底面加工线；划线样板。在v形架中划圆柱体中心线。 |
| 第四柜：锯、锉、錾基本条件 | 不同加工表面用的锉刀（板锉、方锉、三角锉、圆锉、半圆锉、菱形锉、刀口锉）；扁錾；尖錾；油槽錾；尖錾的应用（錾槽）；尖錾的应用（分割曲线形板料）； 油槽錾的应用；锯割的应用；扁錾的应用（錾削平面）。 |
| 第五柜：钻、扩、锪、铰 | 麻花钻；扩孔；锪圆柱埋头孔；锪圆柱埋头孔；锪孔口凸台平面；整体式圆柱铰刀（手用）整体式圆柱绞刀（机用）；可调节手铰刀；成套锥铰刀（粗铰刀）；成套锥铰刀（精铰刀）；螺旋槽铰刀。 |
| 第六柜：攻丝、套丝与刮、研磨 | 普通铰杠（固定式）；普通铰杠（活络式）；丁字铰杠（固定式）；粗柄机用或手用丝锥；细柄机用或手用丝锥；短柄螺母丝锥；长柄螺母丝锥；圆板牙；圆板牙架；三角刮刀；柳叶刮刀；蛇头刮刀；校准平板；角度角尺；研磨环；固定式光滑研磨棒；固定式带槽研磨棒；可调节式研磨棒。 |
| 第七柜：矫正、弯曲与绕弹簧 | 用扭转法矫直条料；用板手初步板直；螺旋压力工具矫直轴类零件；矫直角钢外翘方法；用抽条抽平薄板料；常见的几种弯形形式（弯整圆形、弯直角形、弯任意角度）；弯多角形工件顺序；弯管工具；手工绕弹簧方法。 |
