一、 概述
ZRFG-PV03风光互补发电实训系统主要由光伏供电装置、风力供电系统、逆变 与 负载系统、监控系统组成，
风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。
二、 设备组成

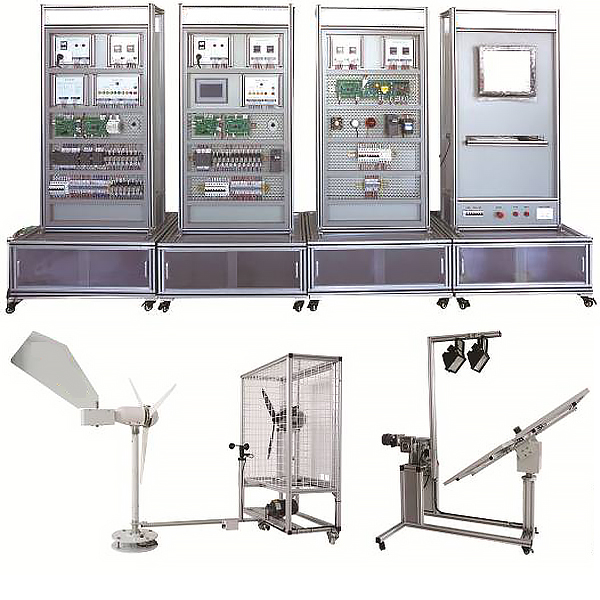

ZRFG-PV03型风光互补发电实训系统主要由光伏供电装置、光伏供电系统、风力供电装置、风力供电系统、逆变与负载系统、监控系统组成，如图1所示。ZRFG-PV03型风光互补发电实训系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统、风力发电实训系统。
(1)、 设备尺寸：光伏供电装置1610×1010×1550mm
风力供电装置1578×1950×1540mm
实训柜 3200×650×2000mm
(2)、 场地面积：25平方米
三、 各单元介绍
1、 光伏供电装置
(1)、 光伏供电装置的组成
光伏供电装置主要由光伏电池组件、投射灯、光线传感器、光线传感器控制盒、水平方向和俯仰方向运动机构、摆杆、摆杆减速箱、摆杆支架、单相交流电动机、电容器、直流电动机、接近开关、微动开关、底座支架等设备与器件组成，如图2所示。
风光互补发电系统实验台,汽车电动门与中控锁示教实训装置
一、产品简介
该设备采用 汽车驾驶侧前后车门实物为基础，充分展示汽车车门控制系统的组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车车门控制系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车车门控制系统，充分展示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的组成结构。
2.操纵后视镜开关、中控门锁开关和电动窗开关，可真实演示汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测汽车后视镜系统、中控门锁系统、电动窗系统和防盗系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台提供了学习车门系统拆装的工作平台。
实训台面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
6.实训台工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。
