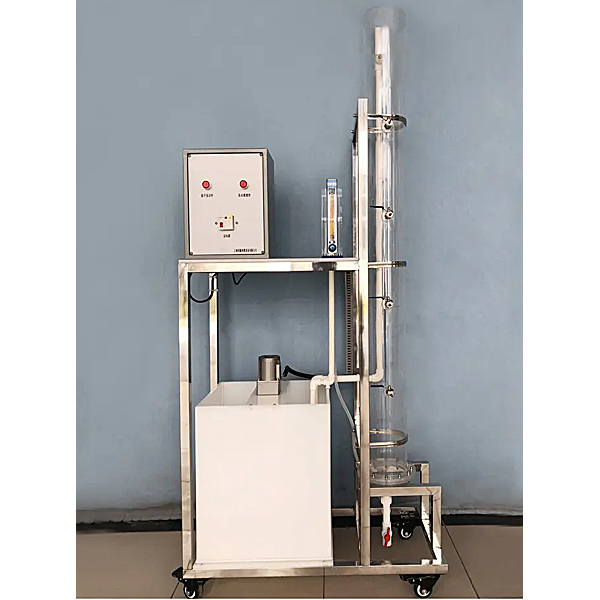

污泥沉淀实训装置,多种凸轮机构动态测试实验台

一、实验目的：
在污水处理中的二次沉淀池、污泥重力浓缩池和浓集的化学污泥沉淀池里，悬浮固体浓度比较高，存在成层沉淀现象。由于成层过程受悬浮固体的性质、浓度和沉淀池的水利条件等因素影响，因此常需要通过试验方法来求得设计参数和指导生产运行。
通过本实验希望达到下述目的：
1、 加深对成层沉淀的理解；
2、 掌握活性污泥沉淀特性曲线的测定方法；
3、了解固体通量法的分析方法。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、沉淀柱 Φ100mm×1400mm （4根）、
3、沉淀柱内不锈钢搅拌器 4套、
4、装置外形尺寸：800mm×700mm×2000mm 、
5、工作电源：AC220V±10%、50Hz，单相三线制，功率500W，安全保护：具有接地保护、漏电保护、过流保护
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，500×400×500mm、底板上安装有放空阀，方便将水排净；
2、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）




污泥沉淀实训装置,多种凸轮机构动态测试实验台

实验项目内容:
1.盘形凸轮机构:
(1)通过多媒体软件对凸轮机构的运动参数进行优化设计。
(2)进行8种盘形凸轮机构推杆运动规律的的实测与仿真。
2.圆柱凸轮机构:
进行两种圆柱凸轮机构推杆运动规律的实测与仿真。
主要配置及技术参数:
1.盘形凸轮4个(8种运动规律) ;
2.推杆升程h=15;
3.光栅角位移传感器1个5V/1000P /转;
4.直线位移传感器1个线性误差<0.5%;
5.圆柱凸轮1个(2种运动规律) ;
6.带减速器的直流电机功率90W;调速范围: 0~ 200r/min;
7.外形尺寸:680x480x 720 mm;
8.质量65kg.
9.虚拟仿真教学系统
