一、概述

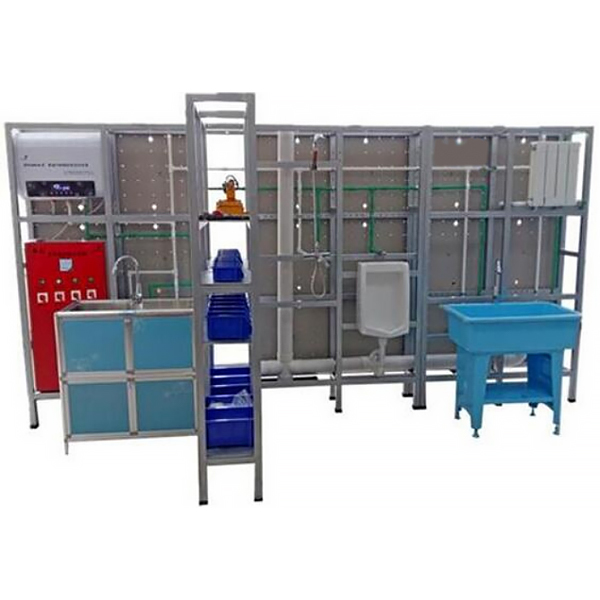

管道与制暖安装实训装置、管道与制暖实训室、管道与制暖工程技术实训装置,管道工为房屋及工业场地安装给水、排水、卫生设施、供暖等管道系统，该系统包括镀锌钢管、PPR热熔管、高密度PE地暖管、PVC排水管等管道的安装。在安装过程中一般使用各种管接头螺纹连接，专用配件连接，热熔接连接，粘胶连接，也可使用管道压接机进行接头。 在各类建筑构件中，管道的安装与固定是工作技能的一个重要组成部分，水龙头和角阀等终端配件、卫生设施及加热设备的安装也同等重要，包括淋浴、洗手盆、厕所卫生设施、暖气包、散热器等 ，应具备管道与制暖的相关知识与技能。
二、管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备技术性能：
1.输入电压：三相四线（或五线制）AC380V±10% 50Hz
2.工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜6kVA
4.主要装置外形尺寸：3920X宽2000X高2000mm
三．管道与制暖设备,管道与制暖实训装置,管道与制暖实训考核设备主要功能
1、根据要求对管道与制暖技能的，需按照专业标准展示自身安装技能与故障检测、分析、维护的能力。 了解行业安全标准，能够选择合适的材料和耗材，并能熟练使用各类工器具。自行系统设计、排水管道安装、燃气管道安装、暖气管路安装、冷水管路安装、热水管路安装、太阳能管道安装等：
模块一：管道与制暖系统方案设计。
模块二：排水管道安装（PVC管）。
模块三：镀锌钢管安装和测试。
模块四：PPR管安装和测试，包括厨房水槽柜、淋浴花洒、小便池，暖气包等设施安装。
模块五：，PPR管和镀锌钢管技能速度。
模块六：电气布线、安装调试
模块七：电机布线、安装调试维护
采暖管道安装实训装置,空调制冷竞赛综合实验台
一、设备简述
空调制冷综合实训装置由空调系统和双温冷库系统组成。主要强化学生对空调和冷库系统的管路设计和安装、电气接线、工况调试、故障诊断与维修以及制冷工具的使用等综合职业能力。
系统由电气控制系统和管路系统两部分组成，两个系统独立分开，电气控制系统由具有漏电保护功能的电源及考核模块、分体式热泵空调电气控制模块和双温冷库电气控制模块组成。管路系统分为热泵空调器和双温冷库两种。设备具有智能故障考核功能，可对学生进行空调和双温冷库电气控制系统的实训考核。
二、设备特点
设备集空调和双温冷库管路系统安装、检漏、保压、抽真空、充注制冷剂、电控系统接线和系统运行调试于一体，满足实训教学、实际工程训练和职业技能竞赛的要求。
设备采用模块化设计，电气系统和管路系统独立分开，电气系统设置测试端子、输出端子，学生可进行电气测试、接线和调试运行操作。管路系统可进行管路设计和安装实训操作。
装置直观展示了空调、双温冷库的制冷系统结构、工作原理，方便于教学演示讲解及学生对课本知识的理解和掌握。
装置配置可移动的压力表和8路温度巡检仪，用于测量系统关键点的温度和压力值，可对系统进行计算和分析。
整套实训装置系统真实完整，结构清晰、直观，与实际空调、冷库制冷系统、电气系统一致，通俗易懂，易学易教。
三、技术参数
1、工作电源：单相三线 AC220V ±10% 50Hz
2、环境温度：－5℃—40℃
3、相对湿度：≤85﹪ （25℃）
4、整机功耗：＜1.5KW
5、外形尺寸：
6、冷库机组、电控系统安装平台：1500mm×800mm×750mm
7、双温冷库柜体：1200mm×700mm×1650mm
8、空调器安装平台：1000mm×750mm×1700mm
