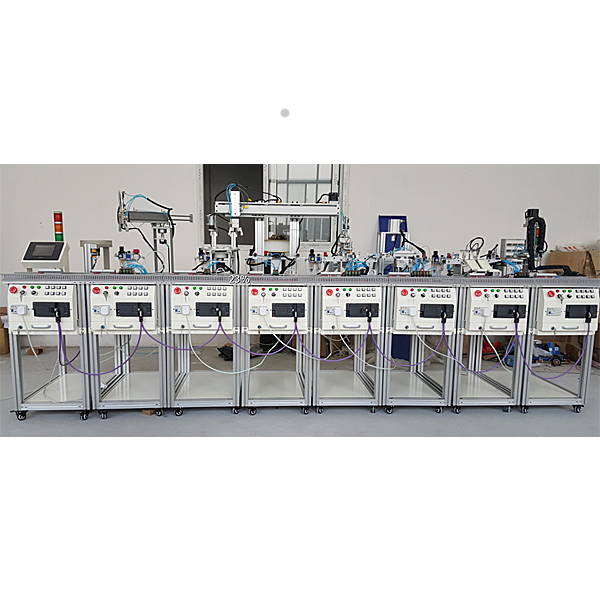

网络型MPS模块化自动生产线是一种***为典型的、自动化类产品，它是为职业院校、技工学校、教育培训机构等而研制的，它适合机械制造及其自动化、、电气工程及自动化、自动化工程、控制工程、测控技术、计算机控制、自动控制、机械电子工程、机械设计与理论、等相关专业的教学和培训。它在接近工业生产制造现场基础上又针对教学进行了专门设计，强化了各种控制技术和工程实践能力。
实训系统由8个单元组成。分别为：上料检测单元、搬运单元、加工与检测单元、搬运分拣单元、变频传送单元、安装单元、安装搬运单元和分类单元，控制系统可以选用西门子，三菱或欧姆龙的进行控制，具有较好的柔性，即每站各有一套控制系统独立控制，在基本单元模块培训完成以后，又可以将相邻的两站、三站…直至八站连在一起，学习复杂系统的控制、编程、装配和调试技术。
实训系统包含了机电一体化专业中的气动、电机驱动与控制、plc、等多种控制技术，适合相关专业学生进行工程实践、课程设计及初上岗位的工程技术人员进行培训，是培养机电一体化人才的理想设备。

技术性能

1、输入电源：单相三线AC220V±10%  50Hz
2、工作环境：温度-10℃～40℃ 相对湿度≥85%（25℃）海拔＜4000m
3、装置容量：≥1.5kVA
4、外形尺寸：380cm*170cm*140cm
5、安全保护：具有漏电压、漏电流保护，安全符合国家标准

产品特点

1、网络型MPS模块化自动生产线将机械、气动、电气控制、电机传动、传感检测、PLC以及工业网络控制技术有机地进行整合，结构模块化，便于组合，可以完成各类单项技能训练和综合性项目训练。可以进行机械部件安装与调试、气动系统的安装与调试、电气控制电路的安装和PLC编程、机电设备安装与调试、自动控制系统安装与调试、工业网络控制系统安装与调试于一体，能较好地满足实训教学、工程训练的需要。

MPS柔性制造生产线实训装置,多种换热器性能测试实训装置

实验目的：
1、了解板式、列管及套管换热器的构造特点及传热性能的差别。
2、掌握各换热器性能测试方法，了解影响换热器性能的因素。
3、加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4、掌握流体流速、流量、压力、温度等参数的测量技术。
主要配置：
套管式换热器，板式换热器，列管式换热器,冷、热水防腐水泵，冷、热水转子流量计，冷、热水不锈钢原水箱及加热水箱，顺、逆流调节阀门组，阻力测试压力表及U型差压计，加热功率由固体调压模块无级调节，**信号输入巡检仪显示温度，电流表，电压表，不锈钢台架及控制屏等。
技术参数：
1、输入电源：三相AC380V±10% 50Hz，功率6.5KW。
2、换热器面积：列管换热器0.36m2，板式换热器0.56m2，套管换热器 0.21m2。
3、电加热总功率：≦6.0KW，加热温度：≤80℃。
4、冷、热水泵参数： 流量： 20L/min ，扬程：12m，功率：120W。
5、转子流量计：二台并联，热水流量量程：16—160L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不锈钢材质，容积：80L（冷水箱有盖密封，防止落灰，配有液位显示装置；水箱入口配有浮球阀以保证水箱水位恒定）。
7、热水箱 ：304不锈钢材质，容积：60L（热水箱有盖密封，与冷水箱独立，配有液位显示装置）。
8、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
9、外形尺寸：1200×600×1700mm，外形为不锈钢可移动支架，带双刹车轮。
