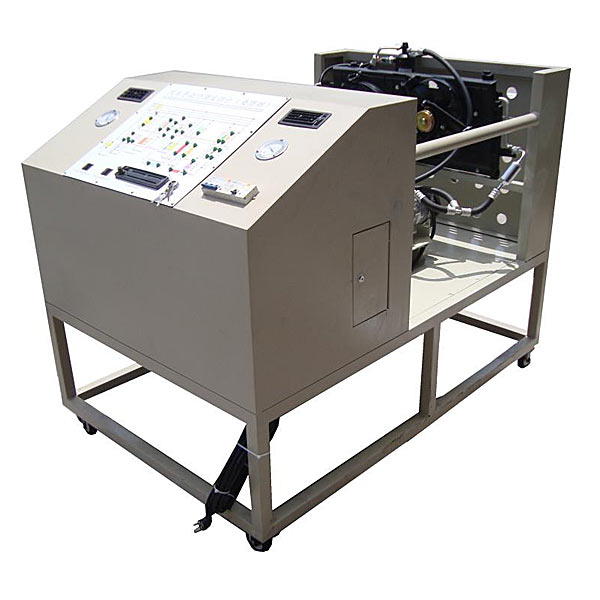

一、产品简介
该设备采用 大众宝来 汽车半自动空调系统为基础，充分展示汽车半自动空调系统组成结构和工作过程。
适用于各类学校对汽车半自动空调系统理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车半自动空调系统，充分展示汽车半自动空调系统的组成结构和工作过程。
2.由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的**铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车自动空调系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
9.带加热装置,自动调节温度。
10.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
军用汽车自动空调实训装置,重力沉降除尘实训装置
一、原理：
重力沉降室是一种***古老***简易的除尘装置。其原理是当含尘气体进入空室后，利用尘粒自身重力作用使之自然沉降，从而与气流分离。这种除尘装置的主要优点是结构简单，价格低廉，耗能少，适用于净化那些密度大、粒径粗的粉尘。对于30~50μm的粉尘，去除效率可达60%~80%，但对于小于5μm的粉尘，净化效率几乎等于零。目前仅能作为高效除尘器的预处理装置。本实验系统主要用于演示重力沉降过程的原理。
二、主要技术参数及指标：
1、环境温度：5℃～40℃、
2、**气体流量=50-200m3/h
3、粒径大于30~50μm的粉尘，除尘效率：60%~80%
4、压力损失约：50~130Pa
5、气流速度：0.8~6m/s
6、沉降室长×宽×高=900mm×500 mm×550mm
7、装置总外形尺寸：长×宽×高=2000mm×500 mm×1500mm
8、电源 220V单相三线制 功率1300W
三、主要配置：
1、重力沉降室1套、透明有机玻璃材质、壁厚10mm、含卸除灰尘装置；
2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
