一、概述：

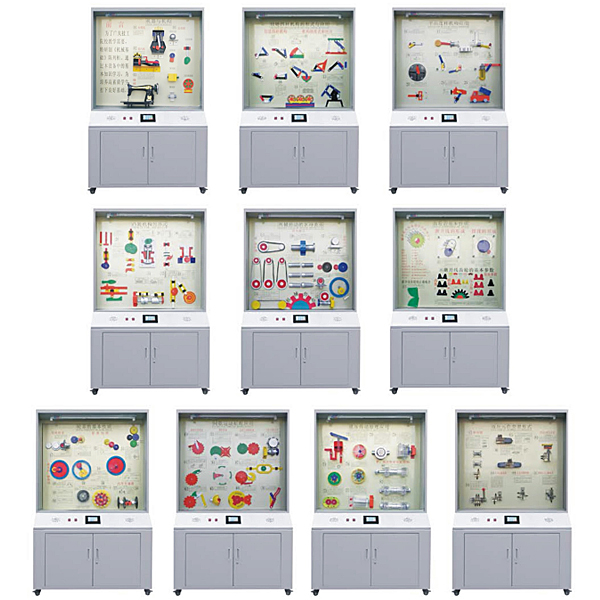

根据全国技工学校机械类通用教材机械基础教学陈列柜是一套电化教学设备。本陈列柜共分十个柜，陈列柜通过机械模型或实物，配合相应的图文资料，形象地展示与解说机械基础的基本知识，加强学生对通用机械基础的类型、结构特点及其设计的感性认知，为进一步学习机械基础奠定基础。
二、技术规格：
1、全套陈列柜由10个单体陈列柜组成，每个柜子均配有触摸屏同步语音解说系统，陈列柜体外形尺寸：1200×530×1900㎜；尺度比例设计符合人机工程要求；
2、陈列柜体采用1.0mm冷轧钢板喷塑（或铝木结构）制作，柜体刚性好，外形美观大方；柜内陈列面板为超豪华铝塑夹层板，承载性好；
3、柜顶部罩板内装有照明日光灯，符合人机工程要求；
4、柜下部设有柜箱，方便存放单个模型、实验箱及相关实验文档。
5、柜背设有对开门，有利维护设备和方便维修。
6、柜底装有万向轮，方便移动。
7、具有多功能语音播放控制系统。语音解说同步演示，采用单独驱动由电脑或电子设备控制运转演示。控制采用液晶触摸屏控制和遥控控制自动运行讲解、可循环与重复播放运转，又能根据教材、教学需要而任意选择还是单独演示等。解说词播放在100平方房内声音宏亮。
8、模型材料主要采用铝锭经数控机床加工精制而成，不得采用翻砂工艺粗制模型。模型可运转。




机械基础示教实训台,柜式交直流调速实训装置

一、 概 述

“ZRBP-03C型交直流调速实训考核装置”是针对维修电工高级和技师技能培训及考核而研制的，也可作为各职业院校《电力电子技术》、《电力拖动自动控制系统》、《交直流调速》等课程的实训设备，具有故障设置及故障排除功能。

二、 技术性能

1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃） 海拔＜4000m

3. 装置容量：≤1.5kVA

4. 安全保护措施：具有漏电保护、过流保护等功能，安全性符合国家相关标准

三、 装置配备

1. 工业控制柜

控制柜设有玻璃门、直观清晰。最上部为示波器放置区。中间部分为控制模块安装区、电源控制及仪表区，仪表装有交直流电压表、交直流电流表，和数字转速表（实时数字显示电机转速，同时输出模拟量电压信号）；下部为变流功率模块、三相同步变压器、三相电流互感器及可调电阻负载等。

2. 调速机组

电机导轨：固定电机导轨，平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与发电机之间连接的同心度不超过±5丝，电机运行噪声小，导轨还带有便携式手柄和减振底脚。

DQ09直流并（他）励电动机：220V、1.1A、185W、1500rpm。

DQ11三相绕线式异步电动机：220V、0.5A、100W、1420rpm。

DQ07-1直流发电机：220V、1.1A、240W、1500rpm。
