一、实验目的：

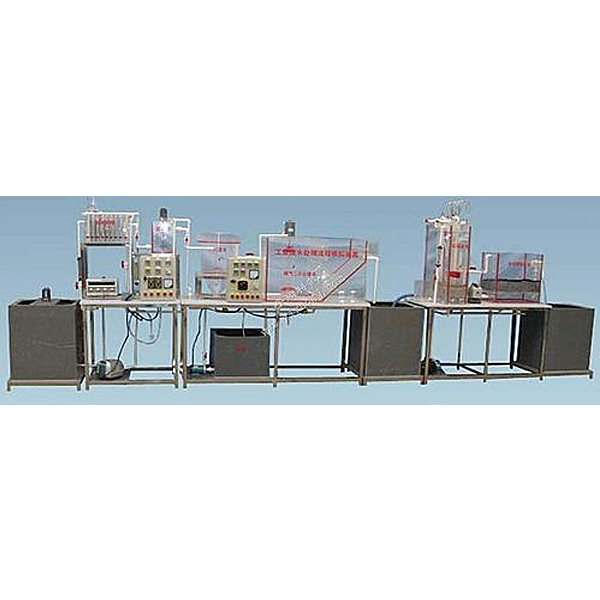

为了了解工业废水中常用的单元操作技术，掌握由这些单元操作组成的处理流程，观察废水、污泥和空气在处理过程中的举动，特别为水处理专业科研及教学研制的实验装置 。整套装置由可编程序控制器对其废水的流入、加药混凝、曝气、反冲洗、排放、排泥等进行自动控制。对其每一段的水处理效果进行监测，整套设备连接使用、也可分开单独使用、每一个污水池都有开发取样口。
二、主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：5～15L/h
3、设计进、出水水质范围：
进水BOD 400～800mg/L 出水40～80 mg/L
进水COD 600～1200mg/L 出水60～120 mg/
进水SS 100～300mg/L 出水10～50 mg/L
进水pH 6～9 出水6～9
4、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W，安全保护：具有接地保护、漏电保护、过流保护
5、装置外形总尺寸：长×宽×高=5200mm×500mm×1700mm
三、主要配置：
1、原水箱1只：白色PP板材质、厚度10mm，600×400×500mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，400×400×500mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）
4、微电解槽 1套、透明有机玻璃材质、壁厚10mm，250×200×250mm、含直流稳压电源 1台、
5、混凝反应槽、透明有机玻璃材质、壁厚7mm， Ø 200×300mm；
6、竖流式沉淀池、透明有机玻璃材质、壁厚8mm，Ø 250×350mm；、
7、曝气合建二沉池、透明有机玻璃材质、壁厚10mm，450×350×600mm、带曝气装置、、
8、虹吸滤池、透明有机玻璃材质、壁厚10mm， 450×350×600mm、含抽吸真空泵1台
工业污水处理实训装置,汽车前桥转向实训装置
一、产品简介
该设备采用汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。
二、功能特点
1.真实可运行的汽车转向系和前桥悬架部件，充分展示动力转向与独立悬架的组成结构。
2.由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。
3.实训台安装有压力表，实时显示转向时助力油压的参数变化。
4.车轮底部装有转角盘，可分别显示各轮转向角度。
5.实训台底座采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
6.机械装配与钳工装配虚拟仿真软件：本软件基于unity3d开发，可选6级画质，设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真，机构资源库，典型机械机构（汽油机发动机的虚拟拆装），软件为一个整体软件，不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器：进入软件后自动播放装配内容，视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器：进入软件后采用视频的形式播放内容，视频内容应包含：零件名称（扫描二维码可看零部件名称）、拆装演示（包含拆卸、装配）、虚拟拆装（包含整体、低速轴、中速轴、高速轴、箱盖、箱座）
