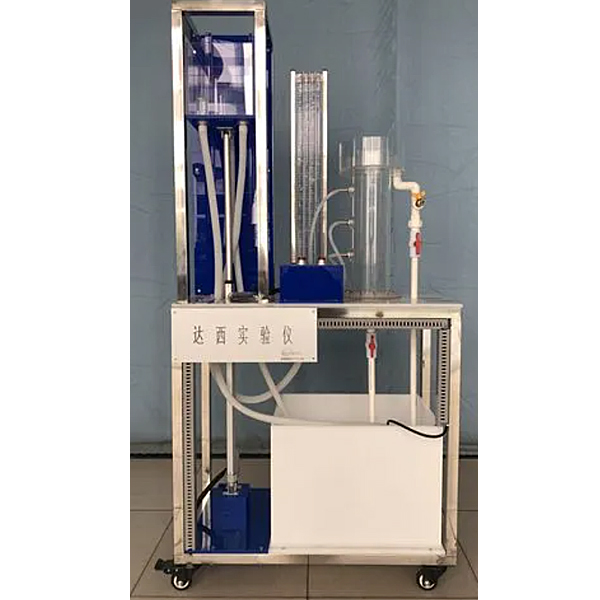

达西定律实训装置,旋风除尘器,数据采集除尘器实训装置

技术参数：
1、运行环境：温度0-40℃，相对湿度：≤90%RH，电源：220V/50Hz，可连续操作。
2、静音环保型水泵：扬程：10m，流量：12L/min，功率：90W。
3、盛沙圆桶：内径ф150mm，高500mm，透明加厚有机玻璃制作，内装天然砂。
4、测压排高900mm,宽150mm，活动调压盒长100mm，宽100mm，高100mm，有机玻璃制作。
5、蓄水箱：容积约60L，PVC材质。
6、实验所用的流体--水为全循环设计，充分节约水资源。
7、框架及台面均为304不锈钢材质，结构紧凑，外形美观，操作方便。
8、外形尺寸：1200×500×1600mm（长×宽×高），框架为可移动式设计，带脚轮及禁锢脚。
9、建筑大楼与智能楼宇电气安装虚拟仿真软件
基于unity3d设计，用户自行根据电脑配置选择不同的交互界面大小，可选六级画质等级。软件内模型可进行360°旋转、放大、缩小、平移。软件使用过程有小助手提示，内容如下：
A、湿式报警系统
1、系统概述：湿式报警系统概述
2、设备认知：设有最佳视角、设备详情（显示该设备的介绍或参数）、练习（内置6道选择题，选择正确与错误均有提示）、原理图（可从原理图中进入到设备中）。设备有：喷头、水流指示器、信号蝶阀、排气阀、火灾报警控制、高管压力表、高位水箱、威亚控制柜、稳压罐、流量开关、末端试水装置、排水设施、水泵接合器、水力警铃、延时器、湿式报警器、蝶阀、止回阀、消防泵、安全稳压阀、消防水池。
3、原理展示：展示湿式报警系统的工作原理，三维动画演示，三维模型半透明化，可以见内部水流。配备练习模块（内置4道选择题，选择正确与错误均有提示）
4、设计布置：设有选择题、计算题，每题均有计分，提交后显示正确答案与得分




达西定律实训装置,旋风除尘器,数据采集除尘器实训装置

一、原理、用途及特点：

旋风除尘器系利用含尘气体的流动速度，使气流在除尘装置内沿某一定方向作连续旋转运动，粒子在随气流的旋转中获得离心力，导致粒子从气流中分离出来。旋风除尘器具有结构简单、造价低、设备维护修理方便的优点，而且可用于高温含尘烟气的净化，也可用其回收有价值的粉尘。本实验系统主要用于演示旋风除尘过程的原理。

二、主要技术参数及指标：

1、风量：300~700m3/h；

2、入口气体含尘浓度：<50g/ m3

3、除尘效率：70%~80%；

4、压力降：<2000Pa；

5、装置外形尺寸：长1800mm宽450mm高1600mm、

6、工作电源：AC220V±10%、50Hz，单相三线制，功率1500W；安全保护：具有接地保护、漏电保护、过流保护；
7、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1、旋风除尘器1套、透明有机玻璃材质、壁厚8mm、含卸除灰尘装置；

2、有机玻璃粉尘自动加料装置1套：立式加料；
3、气尘静态混合器1套：采用箱式静态混合器；
4、U形压力计1个、人工监测进出口2组、测压环2组、透明测压软管1批；
5、离心通风机1台：电源电压：220V、功率1.1Kw、转速2900r/min；
6、变频器1套：控制风机转矩调节风量大小；
7、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器(德力西品牌）、带灯自锁按钮开关、
8、 Ø 110连接管路及控制球阀
9、不锈钢框架实验台（38mm×38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
