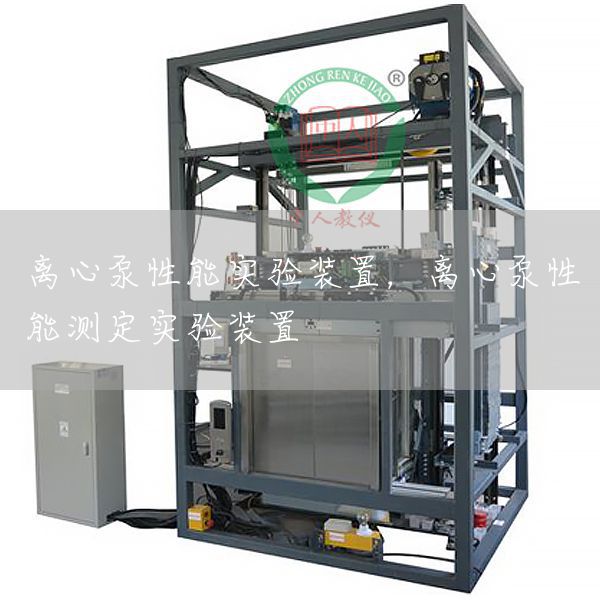

一、装置功能
1) 离心泵性能实验装置可以让学生掌握离心泵特性曲线的测定方法；
2) 离心泵性能实验装置可以让学生掌握离心泵的启动与关机操作规程；
3) 离心泵性能实验装置可以让学生熟悉涡轮流量计的原理、安装与使用方法；
4) 离心泵性能实验装置可以测定离心泵在恒定转速下的扬程(H)、流量(Q)、轴功率(N)、效率（η）等特性曲线。
5) 离心泵性能实验装置可以进行离心泵气蚀实验。
6) 离心泵性能实验装置可以进行流量计校核实验。
二、设备特点
1) 采用多种先进的智能数字化仪表，操作简便，测量数据直观、准确、快捷；
2) 采用了较大的管径与流量，保证测量结果的稳定、准确，具有良好的重现性；
3) 一机多用，可进行流量计校核等多种教学实验；
4) 采用特制的涡轮流量计，可直观地表现涡轮流量计的结构与工作原理。
5) 整机结构紧凑，设计合理，采用不锈钢材料制造，经久耐用。
6) 采用精选的新型离心泵，泵效率高，输出稳定，故障率低。
设备配置
1、对象部分：设备主体1600 ×800×1500(mm)，不锈钢材质框架
2、测控部分：流量测量及压差测量集成于对象之上；温度测量集成于控制柜之，控制柜，550×300×600(mm)；
1）流量测量： 不锈钢涡轮流量计 数显智能积算仪精度：0.5%FS 无
2）流量控制： 电控阀DN32，精度：0.5%FS 微机控制 + 手动
3）功率测量： 功率传感器 智能数字表精度：0.5%FS 无
4）转速测量： 转速传感器 智能数字表精度：0.5%FS 无
5）数据采集： A/D采集卡，
3、装置需自来水，自带和自来水管相连的接口。自来水直接进入水槽循环使用；
4、电压AC380V，功率1.5kW，标准三相四线制；
5、水泵：离心泵，扬程17.6m，流量12M3/H，电机：1.5kw；
6、计量槽：1只，不锈钢材质制造；
7、直管：不锈钢材质，1.2寸；国标管，壁厚：3毫米
8、流量计：不锈钢涡轮流量计 ；1只，采用法兰连接
9、真空传感器：扩散硅传感器 0— -100kPa
10、压力传感器：扩散硅传感器 0— 450kPa
11、闸阀： 2个、小球阀：1个
12、软件组成、数据处理软件：界面友好，直接进行实验数据的处理，能显示参数、直接进行实验数据的处理并显示实验数据处理的各步结果及图表
离心泵性能测定实验装置计算机自动生成的数据截图
