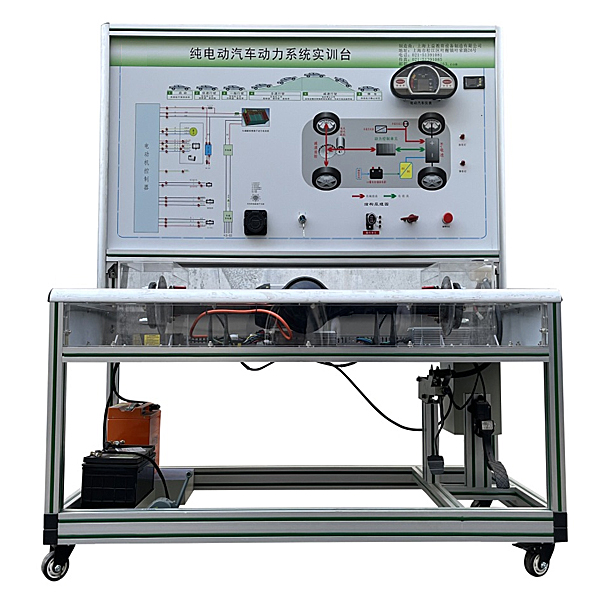

新能源汽车动力系统实训装置


新能源汽车动力系统实训装置,光伏发电系统示教实训装置

一、产品简介
该设备采用全新纯电动车电机驱动系统实物为基础,由师生自由搭接实训平台。
适用于各类院校对纯电动车电机驱动系统动手搭接的教学需要。
二、功能特点
1.搭接好后,真实可运行的纯电动电机驱动系统,充分展示纯电动电机驱动系统的组成结构与工作过程。
2.接通电源,操纵设备上的各种电器开关、按钮、真实演示纯电动车电机驱动系统的工作过程。
3.设备面板采用开放式设计,真实器件可自由搭接。
4.纯电动车电机驱动系统真实器件采用挂件安装,附彩色接线原理图。
5.面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。
6.机械装配与钳工装配虚拟仿真软件:本软件基于unity3d开发,可选6级画质,设有减速器、轴系结构的设计与虚拟拆装、常见机械机构设计与仿真,机构资源库,典型机械机构(汽油机发动机的虚拟拆装),软件为一个整体软件,不能为一个个单独的资源。
A.减速器设计与虚拟拆装界面可选涡轮蜗杆圆锥齿轮减速器、二级展开式圆柱齿轮减速器、圆锥圆柱齿轮减速器、同轴式圆柱齿轮减速器、圆锥齿轮减速器、一级圆柱齿轮减速器。
涡轮蜗杆圆锥齿轮减速器:进入软件后自动播放装配内容,视频中各步骤均有文字说明
二级展开式圆柱齿轮减速器:进入软件后采用视频的形式播放内容,视频内容应包含:零件名称(扫描二维码可看零部件名称)、拆装演示(包含拆卸、装配)、虚拟拆装(包含整体、低速轴、中速轴、高速轴、箱盖、箱座)

新能源汽车动力系统实训装置,光伏发电系统示教实训装置



新能源汽车动力系统实训装置,光伏发电系统示教实训装置

1.光伏发电系统集成演示板
光伏发电系统集成演示版,主要由A、B、C三块主模板组成。A 太阳能照明控制系统演示模板、B 太阳能微网电源系统演示模板、C 太阳能LED光源系统演示模板。
2.教学及研究演示项目
1、太阳能离网照明系统控制变换过程演示
演示1、太阳能离网电站大功率照明单元系统集成。
演示2、太阳能离网LED路灯照明单元系统集成。
演示3、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池→逆变控制器→交直流电器负载
演示4、太阳能离网路灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED直流电器负载
2、太阳能微网系统控制变换过程演示
演示1、太阳能微网电站大功率供电单元系统集成。
演示2、太阳能高压并网电站单元工作过程:太阳能电池方阵→汇流箱→同步逆变电源→公共高低压电力网
演示3、太阳能低压并网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→同步逆变电源→公共低压电力网
演示4、太阳能离网电站单元工作过程:太阳能电池方阵→汇流箱→通用充放电控制器→蓄电池组→逆变电源→交流电器负载
3、太阳能LED光源系统变换过程演示
演示1、太阳能LED光源单元系统集成。
演示2、太阳能交通信号灯单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→信号灯单元控制器→LED光源板
演示3、太阳能LED灯泡照明单元工作过程:太阳能电池子阵→通用充放电控制器→蓄电池组→LED灯泡
演示4、太阳能LED灯板照明单元工作过程:太阳能电池子阵→多功能充放电控制器→蓄电池组→恒流模块→LED灯板1输出+LED灯板2输出
3.演示系统运行技术条件(单相输出)
新能源车电机驱动实训装置
