换热器拆装实训装置，换热器管路拆装实训装置

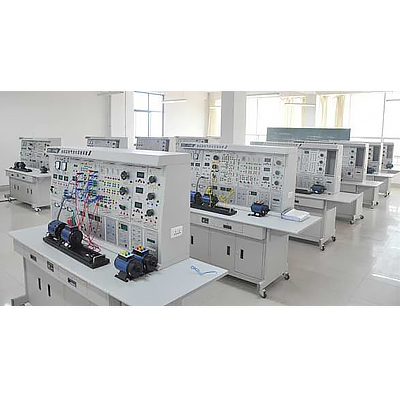

换热器拆装实训装置，换热器管路拆装实训装置(图1)

一、装置功能
主要用途：换热器拆装实训装置可实现管道流动阻力、管件识辨、离心泵特性、泵拆装、流量计安装、换热器安装、认知和四大化工参量基础检测器件的安装、检测、显示等实训。
考查学生掌握典型列管换热器的结构、组装、试压操作、试压系统组建技能，以及压力容器安全检验的有关知识。

考查学生掌握实验步骤、实验注意事项、压力容器使用过程中的检验常识，学生之间配合的团结协作性。
检查学生对换热器内部结构熟悉程度、考察选手对化工设备安全性检验知识及技能掌握的程度。
换热器拆装实训装置是由管道、管件、阀门、储罐、泵、换热器及测量仪表等组成。在实际生产中，只有把这些组成部分合理、正确的组装在一起才能保证装置的正常运行；并且，在将部件拆分时也有许多需要注意的方面，例如如何合理使用工具、如何将部件编号、合理放置等的实训项目。
管路拆装作为相关专业学生实践实训的重要科目，本装置载体是一套化工系统中最基础和最常用的经典流体输送及换热的结合系统，实训过程中考察学生对该化工流程和管道系统、换热系统的识图、搭建、开车、试运行和检修等过程，从而使学生认知化工系统的安装与运行。
二、装置配置及主要技术指标
设备对象系统

三、拆装实训装置工具（包括试压检漏设备等）
（1）常用金工和测量工具：

序号	名称	规格	单位	数量	备注
1	管子钳	450mm	把	1
2	管子钳	300mm	把	1
3	活动扳手	12寸	把	1
4	活动扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	两用扳手	17mm	把	1
8	两用扳手	19mm	把	1
9	两用扳手	22mm	把	1
10	两用扳手	24mm	把	1
11	木榔头	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺丝一字批	小号	把	1
14	螺丝一字批	中号	把	1
15	螺丝十字批	小号	把	1
16	螺丝十字批	中号	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游标卡尺	LG-W150 6"/0-150mm	把	1

(2）备件类：

序号	名称	规格	单位	数量	备注
1	螺栓螺母	M12×45	套	10
2	螺栓螺母	M16×50	套	20
3	螺栓螺母	M16×55	套	10
4	生料带	聚四氟乙烯	卷	2
5	石棉垫片	DN25	片	10
6	石棉垫片	DN32	片	10
7	石棉垫片	DN40	片	10
8	石棉垫片	DN50	片	10
9	螺旋紧线器(花篮)	14寸	只	2	根据现场层高需要固定钩子时使用
10	吊环	与螺旋紧线器配套	只	2
11	不锈钢管夹	夹Ф38的管子	只	2
12	膨胀螺丝	Ф10	个	4
13	安全帽	橘红色	顶	3

(3）通用备件类：

序号	名称	规格	单位	数量	备注
1	试压泵	SB-2.5手动	台	1	钢制
2	货架	2.4×0.6×1.5(m) (分三层）	个	1	钢制
